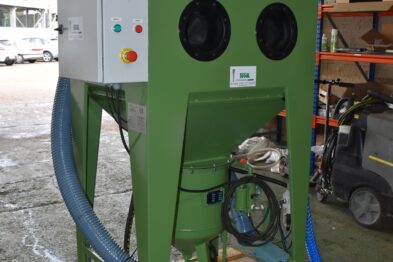

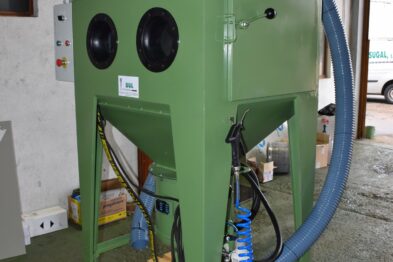

Cabina chorreadora de presión SU-93/80/80-PR con puerta lateral en chapa blanca de 2mm.
Con este método de alimentación el equipo funciona por inyección del aire a presión controlada dentro de un calderín de almacenamiento del abrasivo.
El agente abrasivo es proyectado hacia la boquilla de chorreo a través de una manguera, que acoplada a un racord desemboca en el porta-boquillas.
El aire expandido y el abrasivo pasan por la tobera de salida y se dirigen hacia la superficie que se va a limpiar.
La cantidad de abrasivo que entra en el equipo puede ser regulada mediante la válvula dosificadora, la presión y tipo de abrasivo que se use
- Sus dimensiones exteriores totales con la base para el operario son:
- Largo: 930 mm
- Ancho: 1500 mm
- Alto: 2000 mm
- Cabina Dimensiones Interiores:
- Largo: 930 mm.
- Ancho: 800 mm.
- Alto: 800 mm.
- Armario de aspiración.
- Largo: 700 mm.
- Ancho: 580 mm.
- Alto: 1340 mm.
- Peso neto del armario de aspiración es 160 Kg. Aproximadamente
- Peso total: 460 Kg
- Consumo total: 1,5 kW
- Alimentación trifásica 380V 50Hz
Equipada con los siguientes COMPONENTES:
- Fondo en forma de tronco de pirámide invertida en cuya parte inferior se sitúa el dispositivo de absorción de abrasivo.

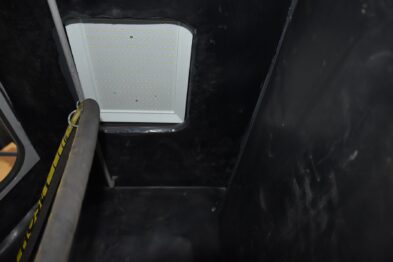

- Iluminación interior mediante dos lámparas protegidas por cristal en la parte superior con cierre hermético.

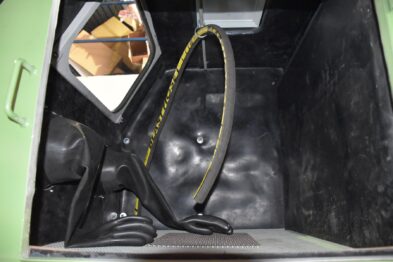

- Ventana de observación con cristal intercambiable de seguridad montado sobre cerco de goma totalmente estanco.
- PUERTA LATERAL para entrada/salida de piezas con dispositivo neumático de seguridad que corta el paso de aire a la arenadora cuando se procede a su apertura.

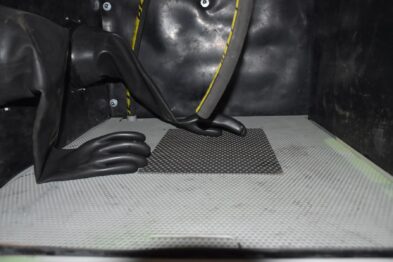

- Plataforma perforada debidamente reforzada para soporte de las piezas a tratar.

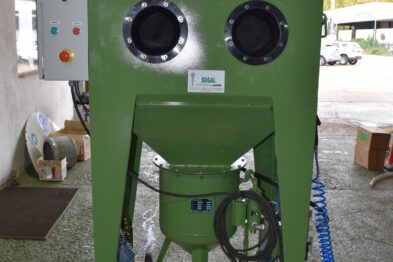

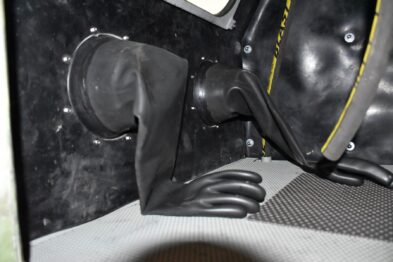

- Dos aberturas con mangas cónicas y guantes adaptados a las mismas para las manos del operario, situadas en la parte frontal de la cabina.

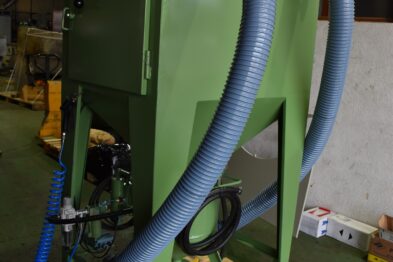

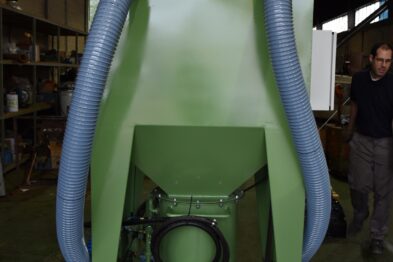

- Dos salidas para aspiración del polvo que se produce en el interior con válvula de mariposa para regulación.

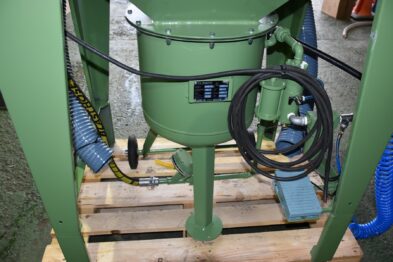

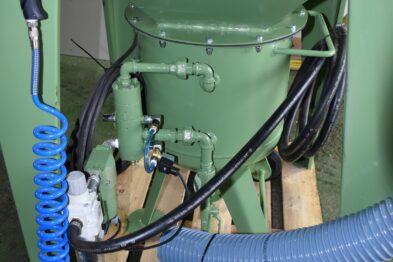

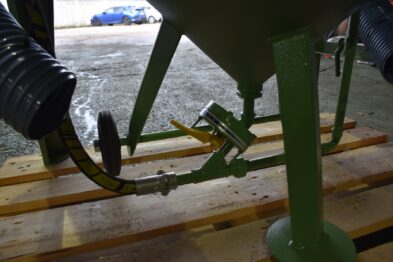

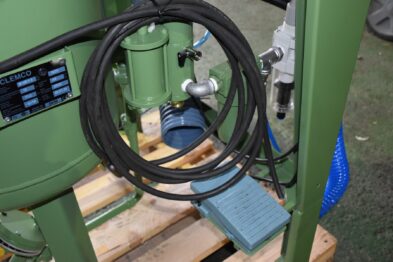

- Arenadora a presión modelo Clemco 1628 (40 litros), montada en la parte inferior de la tolva, que nos permitirá trabajar a presiones de 12 bar. Presión de tara del calderín: 17,2 bar.
- Una boquilla de proyección de carburo de boro de 4 mm de diámetro.
- Una manguera de chorro para salida de aire comprimido y abrasivo mezclado.

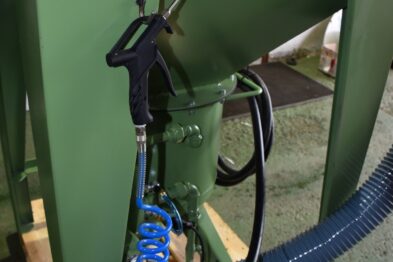

- Una pistola de soplado para eliminar de las piezas tratadas los restos de abrasivo o polvo.
- Un conjunto de filtro, manómetro y regulador de presión, para purificación y regulación del aire comprimido.
- Una válvula de pedal para mando del paso de aire que llega a la pistola de proyección.
- Pedal para accionamiento del control remoto de la arenadora.
- Actuador para corte del aire a la boquilla por apertura involuntaria de puerta.
- Pulsador de emergencia montado en el lateral de la cabina para ser accionado por el operario.
Aplicación a cierto número de abrasivos de gran densidad como son las granallas metálicas.

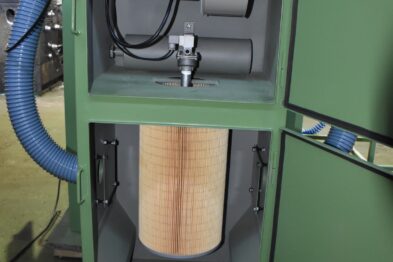

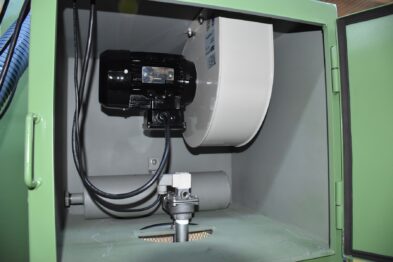

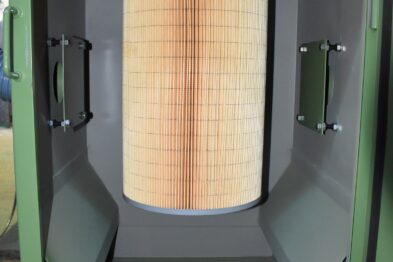

El aire cargado de polvo es llevado al colector de polvo. Allí pasa a través del cartucho filtrante, donde las partículas de polvo y abrasivo deshecho se depositan en las paredes exteriores de los mismos, y el aire limpio pasa por el ventilador y es descargado al exterior.
Las partículas recogidas en los elementos filtrantes del colector se eliminan periódicamente mediante la inyección de aire comprimido al interior del cartucho (microfibra de celulosa). Cuando se produce la inyección de aire el polvo cae al fondo de la tolva y se deposita en un recipiente para su posterior eliminación
